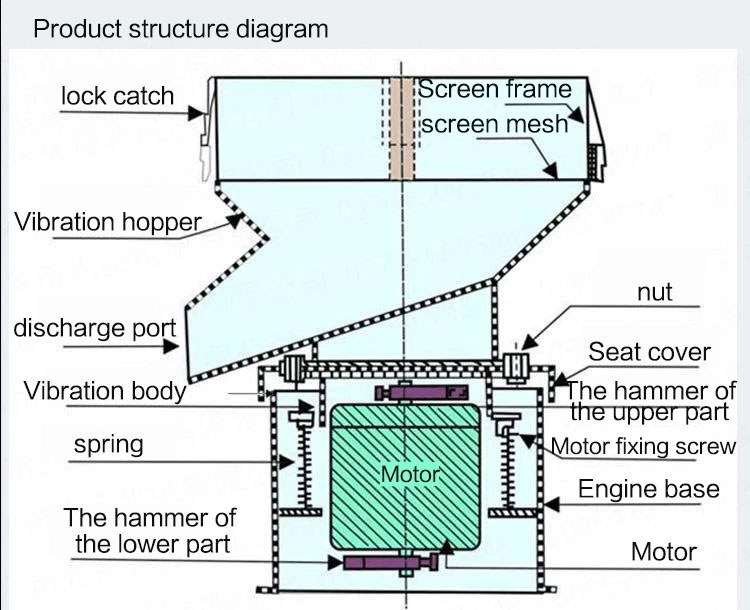

Cấu tạo cơ bản của máy sàng rung qua bản vẽ

Bản vẽ máy sàng rung giúp người xem nắm rõ cấu tạo chi tiết và cách hoạt động của từng bộ phận trong hệ thống. Dưới đây là các thành phần chính thể hiện trong bản vẽ cùng chức năng của chúng:

• Khung sàng: Là bộ phận chịu lực, giữ toàn bộ cấu trúc máy cố định và ổn định khi vận hành.

• Motor rung: Tạo dao động cho hệ thống sàng, giúp vật liệu di chuyển và phân loại hiệu quả.

• Lò xo giảm chấn: Giảm độ rung và chấn động, giúp máy vận hành êm ái, bền hơn.

• Máng cấp liệu: Dẫn vật liệu vào lưới sàng một cách đều đặn, tránh tắc nghẽn.

• Lưới sàng: Phân tách vật liệu theo kích thước, đảm bảo kết quả sàng chính xác.

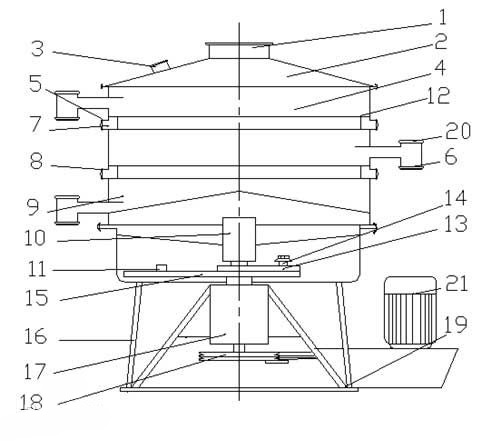

Cách đọc hiểu bản vẽ máy sàng rung

Cách đọc hiểu bản vẽ máy sàng rung là kỹ năng quan trọng giúp kỹ sư, thợ vận hành hay nhà đầu tư nắm rõ cấu tạo và nguyên lý hoạt động của thiết bị. Nếu không hiểu đúng bản vẽ, người dùng rất dễ lắp sai chi tiết, chọn nhầm thông số hoặc gặp lỗi kỹ thuật khi vận hành.

Khi đọc bản vẽ máy sàng rung, bạn cần chú ý:

• Xác định ký hiệu và tỷ lệ bản vẽ: Giúp hiểu đúng kích thước thật của máy và mối liên hệ giữa các chi tiết.

• Quan sát các mặt cắt chính: Thường thể hiện cấu trúc bên trong như khung sàng, hệ truyền động, và vị trí lắp mô tơ rung.

• Chú ý hướng rung và vị trí lắp lưới sàng: Đây là yếu tố ảnh hưởng trực tiếp đến hiệu quả sàng lọc và tuổi thọ của máy.

• Nhận biết hệ truyền động: Quan sát cách bố trí trục, buli, dây curoa hoặc motor rung để hiểu cơ chế hoạt động.

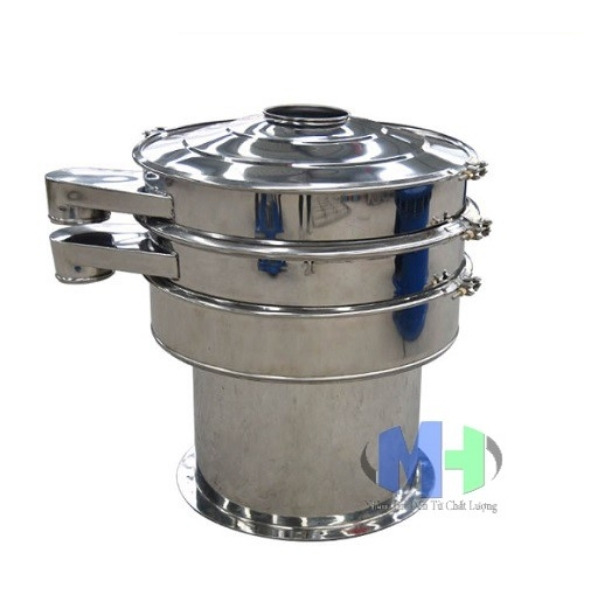

• Mẹo cho người mới: So sánh bản vẽ với hình ảnh thực tế của máy để dễ hình dung và tránh nhầm giữa bản vẽ tổng thể, bản vẽ chi tiết và bản vẽ lắp.

>>> Xem thêm: Quy định về tính an toàn của máy sàng rung trong lao động [MỚI NHẤT]

Phân loại bản vẽ máy sàng rung

Phân loại bản vẽ máy sàng rung giúp người kỹ thuật, chủ đầu tư hay đơn vị thi công dễ dàng xác định đúng tài liệu cần dùng cho từng giai đoạn. Nếu không hiểu rõ loại bản vẽ, bạn có thể chọn sai thông tin, dẫn đến lắp đặt sai hoặc bảo trì không đúng quy cách.

Các loại bản vẽ máy sàng rung phổ biến gồm:

• Theo mục đích sử dụng:

• Bản vẽ thiết kế: Thể hiện chi tiết cấu tạo, nguyên lý hoạt động và thông số kỹ thuật.

• Bản vẽ lắp đặt: Mô tả vị trí, hướng đặt máy và cách kết nối với các bộ phận khác trong dây chuyền.

• Bản vẽ bảo trì: Hướng dẫn tháo lắp, kiểm tra, thay thế linh kiện trong quá trình sử dụng.

• Theo loại máy sàng rung:

• Sàng rung tròn: Thường dùng cho vật liệu hạt nhỏ, có chuyển động xoay tròn.

• Sàng rung tuyến tính: Phù hợp với vật liệu thô, chuyển động theo phương thẳng.

• Sàng rung quán tính: Dùng lực quán tính để tạo dao động, hiệu quả cho sàng khô và ướt.

Ứng dụng của bản vẽ trong thực tế sản xuất

Bản vẽ máy sàng rung là công cụ không thể thiếu trong quá trình thiết kế và sản xuất. Nhờ có bản vẽ, kỹ sư dễ dàng xác định vị trí lắp đặt từng chi tiết, kiểm tra sai lệch kỹ thuật và điều chỉnh kịp thời trước khi đưa máy vào vận hành. Điều này giúp hạn chế lỗi lắp ráp và giảm rủi ro khi máy hoạt động thực tế.

Một bản vẽ chuẩn còn hỗ trợ tối ưu công tác bảo dưỡng và sửa chữa sau này. Người vận hành có thể nhanh chóng nhận biết bộ phận cần thay thế, kiểm tra độ mòn hoặc hư hại mà không phải tháo toàn bộ máy. Nhờ đó, doanh nghiệp tiết kiệm thời gian, đảm bảo an toàn lao động và duy trì hiệu suất vận hành ổn định.

Lưu ý khi thiết kế hoặc sử dụng bản vẽ máy sàng rung

Khi thiết kế hoặc sử dụng bản vẽ máy sàng rung, việc tuân thủ các nguyên tắc kỹ thuật là yếu tố quyết định độ chính xác và an toàn của thiết bị. Dưới đây là những lưu ý quan trọng giúp kỹ sư và người vận hành tránh sai sót trong quá trình thực hiện:

• Đảm bảo kích thước và tỉ lệ chính xác: Sai lệch nhỏ trên bản vẽ có thể gây lỗi lắp ráp hoặc giảm hiệu suất máy.

• Chú thích rõ ràng các chi tiết và ký hiệu kỹ thuật: Giúp người đọc bản vẽ hiểu đúng cấu tạo và vị trí từng bộ phận.

• Kiểm tra lại bản vẽ trước khi sản xuất: Đảm bảo không có chi tiết thiếu hoặc trùng lặp gây ảnh hưởng đến vận hành.

• Cập nhật bản vẽ khi có thay đổi thiết kế: Tránh nhầm lẫn giữa phiên bản cũ và mới trong quá trình lắp đặt hoặc bảo trì.

• Lưu trữ và quản lý bản vẽ khoa học: Giúp dễ dàng tra cứu, bảo dưỡng hoặc nâng cấp máy trong tương lai.

>>> Xem thêm: Cấu tạo và nguyên lý máy sàng rung chi tiết

Lời kết

Hiểu rõ bản vẽ máy sàng rung là bước quan trọng giúp doanh nghiệp lắp đặt, vận hành và bảo trì thiết bị đúng kỹ thuật. Việc đọc và chọn đúng loại bản vẽ giúp tiết kiệm thời gian, tránh sai sót trong quá trình sản xuất. Nếu bạn cần tư vấn chi tiết hoặc muốn nhận bản vẽ máy sàng rung chuẩn kỹ thuật, hãy liên hệ Minh Huy để được hỗ trợ nhanh chóng và chính xác.
